工業設計造型基礎第7課：造型尺度與機能

在前面幾節課中，我們學習了造型的尺度的涵義，以及造型的尺度與造型其它要素之間的關聯，是分析尺度因素對造型形式的影響。本節學習的是造型的尺度與造型的機能之間的關系。

所謂造型的“機能”，是在造型基礎的層面上對造型的效能作用的描述，對應在實際的產品設計中相當于產品的功能。造型機能是判斷其價值作用的根本，造型的機能與形式是“一枚硬幣的兩個面”，它們是互相依存的。可以將造型的機能歸納成三個方面：①物理機能；②生理機能；③心理機能。無論在哪個方面講，造型的尺度對造型的機能都有重要的影響。

5.1 尺度與造型的物理機能

造型的物理機能是什么呢？它是指造型具備的物理屬性產生的效能作用。例如造型的容積、體積、重量、功率等。我們前面講過，造型是由形態、結構、材料、尺度和工藝等要素共同構成。這些要素綜合作用產生造型的物理機能，其中受尺度因素影響較大的物理機能包括：

面積、容積、體積、重量、跨度、功率、能量、交換、彈性度、音色等等。

一、 面積、容積、體積、重量。

這幾個基本物理機能直接受造型尺度的影響，很容易理解，但是非常重要，因?yàn)榇藭r(shí)機能與形式聯系非常緊密。在造型設計方法中，合理的把握尺度因素，協調好造型形式與機能至關重要。例如，便攜式電腦的設計中，一方面需要較大的顯示屏幕面積和良好的性能，又需要較輕的重量具有良好的便攜性。把握好恰當?shù)某叨仍谠撛O(shè)計中尤為重要，如圖5-1是具有熨燙小面積功能的熨斗。

二、 跨度、強度。

跨度與造型尺度的關系較為直白，在橫向上增加尺度即可增加跨度；而強度由于重力作用的影響往往隨尺度的增長愈不穩定。人類在擴展跨度的進程中，一直都是在與強度作斗爭。在解決跨度問題時，需要綜合考慮形態、結構、材料、尺度和工藝等要素。

三、 功率、能量。

相同形態的物體間，尺度較大的物體通常重力較大，重心較高具有較大的機械能；尺度大的物體含有物質的量較多，因而具有較大的化學能。這個簡單的道理普遍的適用于各種物體，物體的造型應與它具有的能量相適應。

四、 交換性能。

相同形態的物體間，尺度較大的物體由于具有較小的表面積，因而與外界的交換能力較差。這一點在第三章中有敘述。例如，藥片和膠囊的區別，在于藥片總是利用表面擴散發揮藥性，比較慢；膠囊進入體內迅速散開，成為許多小顆粒，具有較大的表面積，因而藥性擴散較快。

五、 彈性度。

同形態、同材質的物體，尺度較大具有較大的彈性。這一點在“雞蛋包裝”的聯系課題中，可以明顯觀察到。為了保護雞蛋，包裝物必須具備一定大的尺度，產生足夠的彈性度。

六、 音頻。

音頻與物體的震動有關。物體尺度大震動頻率低，物體尺度小震動頻率高。在具有發音機能的物體造型中，尺度是必須被重視的。我們聯想以下小提琴、中提琴和大提琴的形態和音色，就可以很容易的理解這個問題。

5.2 尺度與造型生理機能

造型的生理機能，是指造型滿足人體生理的效能。造型能夠良好地滿足人體生理特征，即具備良好的生理機能。在具體的產品設計中，我們稱之符合人體工程學要素。很明顯，造型的生理機能與其尺度因素密不可分。

人體工學概念是由亨利·雷德福斯（Henry Dreyfuss, 1903~1972 ），最先提出，他匯集了有關人體的各種數據、比例和可能性，于1961年匯總成《人的度量》一書。依據人體尺度考慮舒適性、安全性的設計指導思想一直影響至今。

在造型基礎中我們學習的生理機能時，遠沒有產品設計的人機工學復雜，它比較單純。例如前面課程中我們介紹過的，“紙板椅” 、“鞋”等課題的練習，目的在于從形態、結構、材料、尺度和工藝等方面綜合考慮造型，雖然造型的生理機能非常簡單，但對設計思維的訓練非常有效，能夠說明尺度因素與造型生理機能的聯系。

造型的尺度與生理機能的知識可以參考產品設計人機工學，在此不再贅述，大家可以自己查閱一些人機工學方面的書籍。

5.3 尺度與造型的心理機能

造型的心理機能是指造型產生的心理效應。造型的尺度因素對造型的心理機能有非常重要的影響。

尺度對造型心理機能的影響，不僅包括尺度產生的心理體量感，這種體量感前面已經講過。造型心理機能還包括由此引發的視覺美感，及其心靈的共鳴，乃至社會的群體效應。這方面的心理機能屬于審美的、心理和社會的范疇，包含心理體量感、歷史文化、傳統習俗、流行風格等多方面。

尺度對造型心理機能影響很多也很復雜，在這里我們只給大家從兩個極端來分析，那就是“以大為美”和“以小為美”這兩種心理效應。

一、 以大為美。

高大的尺度從來就是造型藝術的一種常用手段。高大尺度的造型能產生強烈體量感。人們從自然界的高山大河，崇樹巨石中體驗到巨大的體量所含蘊的崇高，從雷霆閃電、巨浪狂瀾中感受了巨大的力量所包藏的恐懼。把這些經驗轉移到造型，于是巨大的體量就轉化成了尊嚴和重要。“馬克思也曾說過：巨大的形象震撼人心，使人吃驚。……精神在物質的重量下感到壓抑，而壓抑之感正是崇拜的起始點。”[1]

我國漢字中的“美”字，由羊、大兩字拼成，“羊大為美”。在原始繪畫或宗教雕塑中，重要人物尺度往往比其他人物大，以大為美、以大為尊的現象非常普遍。在《禮記·禮器》中記載：“以大為貴者：宮室之量，器皿之度，棺槨之厚，丘封之大……有以高為貴者：天子之堂九尺，諸侯七尺，大夫五尺，士三尺”等等，都體現出造型尺度與尊卑貴賤的聯系。

在許多民族中，以“以大為美”的觀念相當普遍，“大”象征財富和美好。苗族銀飾最基本的三大藝術特征就是：以大為美，以重為美，以多為美。如圖5-2，苗族大銀角幾乎為佩戴者身高的一半便是令人信服的例證。

在現代造型設計中“以大為美”的觀念仍經常浮現，大家可以在生活中仔細觀察，找一找這種審美現象。

二、以小為美。

以小為美是電子集成技術、納米技術等高新技術在造型設計領域的應用產生的結果。在高科技時代，我們可以將收音機放在表殼里、將電話裝在很小盒子中，這種代表科技含量的微型化逐漸使人們產生了以小為美的觀念，尺度小意味著蘊含著更先進的技術，代表前沿和時尚。具有代表性的有手機、電腦、數碼相機等數字技術產品。例如，手機的造型設計以愛立信788為標志，就一直沿著小巧輕薄的路線前行，甚至一些手機商家已經設計出放在耳郭內的微型手機。

以小為美觀念的形成，另一個驅動力是人們面臨能源和資源的日益匱乏產生的危機感。這種危機感的壓迫下產生的綠色主義設計成為當今的潮流。這種潮流要求設計出最能節省資源和能源的消耗，最能降低最環境污染的產品。必然在造型方面引起小型化、輕型化的流行。

上述三種造型的基本機能，雖然各有不同的性質和作用，但并非各自孤立，而是彼此之間存在著相互依存的關系。造型是物理機能、生理機能及心理機能的綜合。

第6節  結論

通過造型尺度課程的學習，我們講到了許多方面的內容，下面我們通過一些圖表對本章的所有內容作一概括和回顧，我們可以把本章的內容概括成6個方面：

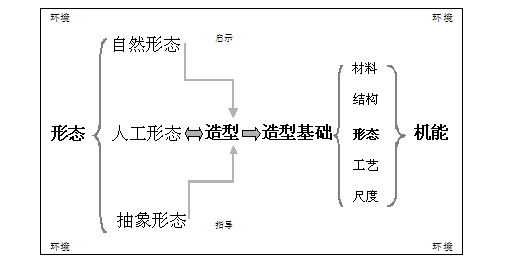

一、造型尺度研究是在造型基礎的層面上展開的。因而，對造型基礎理論深入地理解必不可少。造型基礎理論中涉及的基本概念很多，用詞也不統一。研究的第一步是對這些基本概念的比較和分析，如圖，6-1是形態概念的分析。需要注意圖中前后兩次出現的“形態”概念的區別，前者是廣義的形態，涵蓋形態的所有形式，后者是狹義的形態，指造型的外在形式表現。

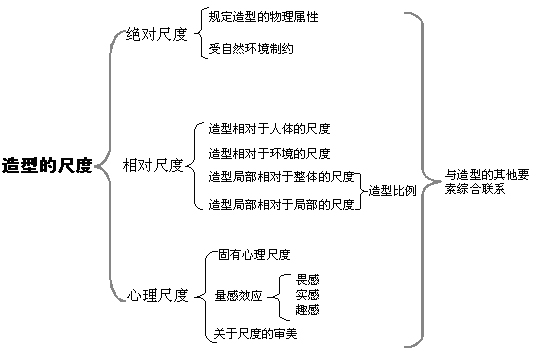

二、造型尺度因素涵蓋范圍的分析，如圖6-2所示。

在以往的造型基礎學習中，從許多方面對尺度因素進行了剖析，例如造型的比例和排布，造型的體量感等。但是很少有把這些散落的知識點系統的貫穿起來，很少有系統的分析造型的尺度包含那些方面，因而對造型尺度的認識也不夠深入。通過本章課程的學習，大家應注意將以前學習過的造型基礎的相關知識，納入到系統框架，形成體系化。

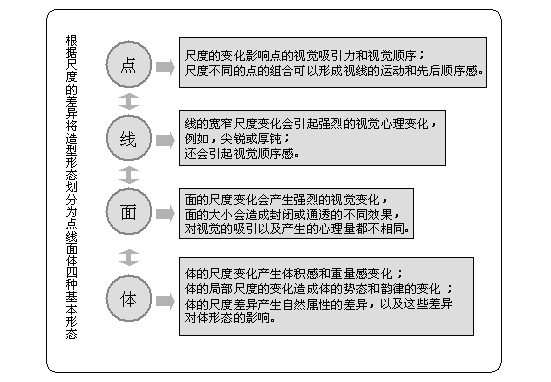

三、造型尺度與形態的關系，如圖6-3所示。

造型的形態受多方面因素的影響，其中造型的尺度是一個重要方面。人們經常在造型實踐中運用這些聯系，但并沒有對這些聯系進行系統的分析和概括。通過本章課程的學習，大家應進一步認識點、線、面、體等基本形態元素與尺度的關系，同時注意把握形態的比例與排布方。

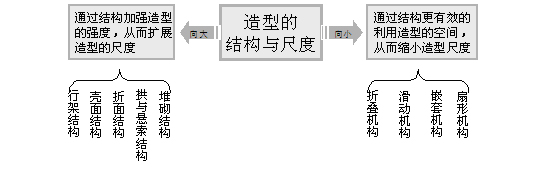

四、造型的尺度與結構的關系，如6-4圖。

結構是在一系統中合理安排構件，組成一個統一體的方式。造型基礎中對結構的研究很多，也比較深入。本章課程著重講述的是與造型尺度相關的結構方式，我們可以把這些結構分為兩大類，即擴展和壓縮兩個方面。

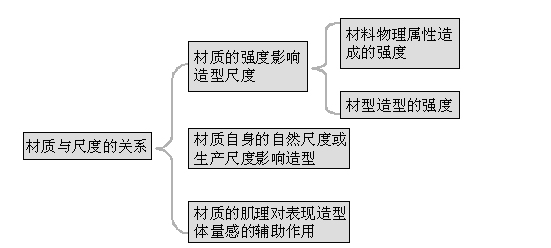

五、造型的尺度與材料的關系，如圖6-5。

在造型實踐中我們深刻的感受到造型的材料與造型尺度有密切的關聯，本文從三個方面總結了尺度與材料的聯系。其中材料強度與尺度是這些矛盾中的主要矛盾；根據不同的尺度需要，選擇合適的材料和材型，在造型設計中尤為重要；材料的自身尺度與我們的生產技術有關，是發展變化的，隨著生產技術的提高，造型設計越來越少的受到材料自身尺度的限制。但在能源與資源日益匱乏的今天，合理的利用材料，掌握好材料自身的尺度，物盡其用，成為一種設計流行風格。

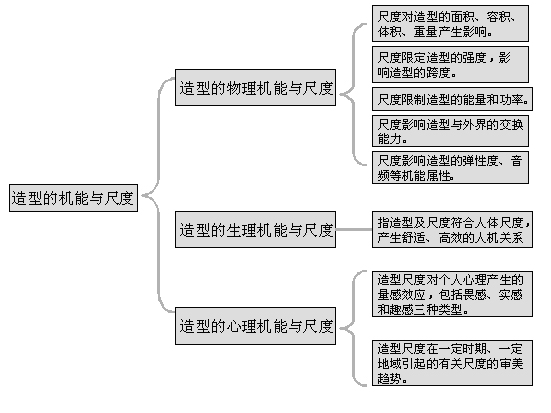

六、造型的尺度與機能，如圖6-6。

以往的造型基礎課程，比較重視造型的生理機能與尺度的關系，在具體設計領域形成了專門的人機工程學。但在造型基礎領域，造型的機能與尺度的關系，不僅限于此，還要重視從造型的物理機能和心理機能去探求，這兩方面對造型具有同樣重要的作用。
